Ontwerp onthuld

In Ontwerp Onthuld nemen we je mee achter de schermen van ons ontwerpproces. Van eerste schetsen tot definitieve plannen, van beplantingsvisies tot levensechte renders: stap voor stap ontrafelen we hoe een ontwerp van Donker Design groeit en tot leven komt.

Voor Senior Technische Ontwerp Marcel Lebbink was de buitenruimte rondom de Bunker Toren in Eindhoven een kans om landschap en architectuur te verbinden. Hij vertelt over de keuzes die die hebben geleid tot een robuuste, parkachtige inrichting met aandacht voor verblijf, water en groen.

Het vertrekpunt vormde het definitief ontwerp van Delva LA, dat door Marcel verder werd uitgewerkt tot een uitvoeringsontwerp.

Uitvoeringstekeningen

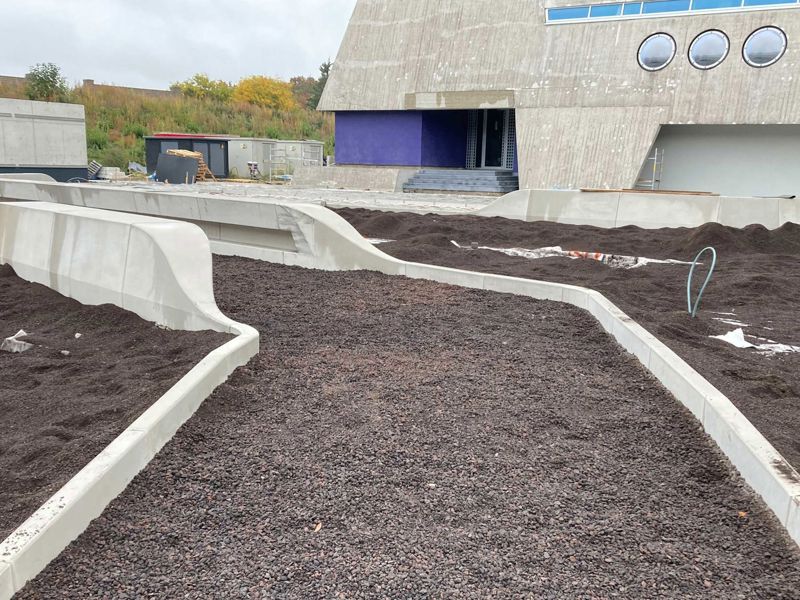

Belangrijke beeldbepalende elementen in het definitieve ontwerp van Delva LA waren de verharding van geborsteld beton op het parkeerdek en de maatwerk betonbanden met geïntegreerde, uit het maaiveld opgaande zitbanken en fietsparkeerplekken.

Tijdens de uitwerking van het uitvoeringsontwerp werd al snel duidelijk dat de beschikbare dakbelasting op het kelderdek een cruciale rol speelde. In een eerder stadium was een belastingenveld vastgesteld dat niet meer aansloot op het aangepaste ontwerp. Hierdoor bleek de beoogde opbouw van de verharding en delen van het groen te zwaar, met als risico dat er concessies gedaan moesten worden aan het ontwerpbeeld.

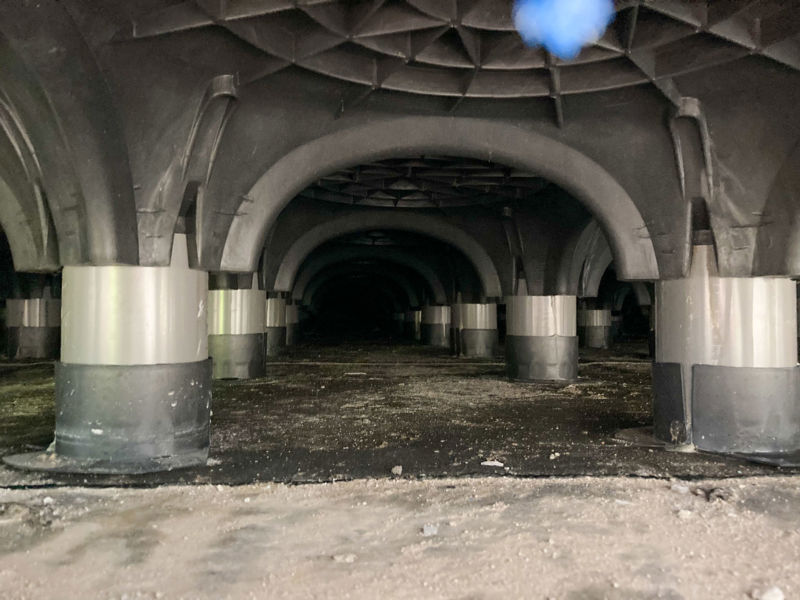

Omdat dit geen optie was binnen de gestelde eisen, is gezocht naar een alternatief dat zowel technisch haalbaar als esthetisch passend was. De oplossing werd gevonden in een ‘zwevende’ aanleg van de betonverharding, waarbij een zware fundatie kon worden vermeden.

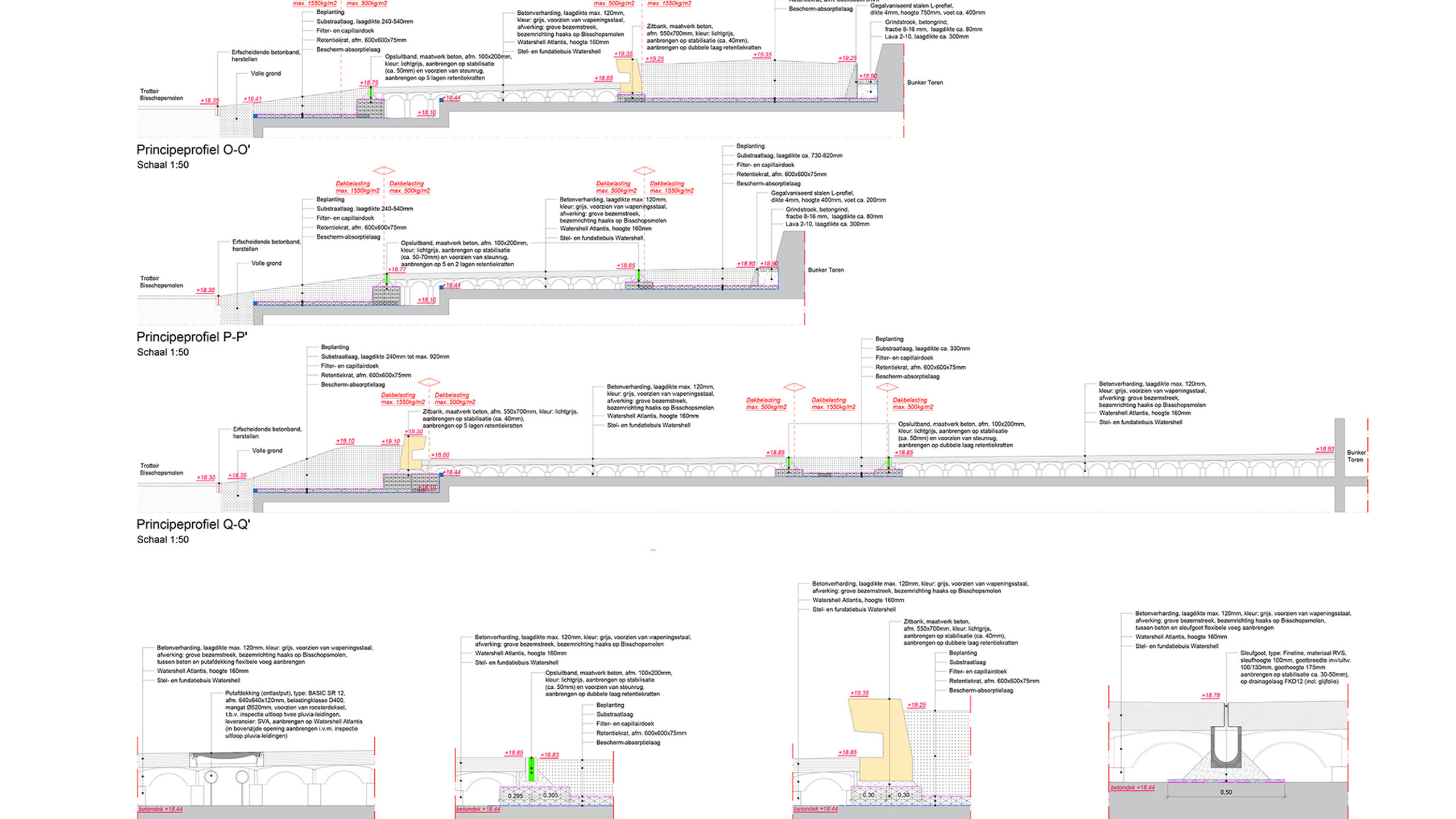

Samen met de leverancier van het ‘krukjes-systeem’, Waterblock, en de betonleverancier, Den Ouden Groep,  is de betonverharding passend gemaakt binnen de gestelde uitgangspunten en afgestemd met de constructeur. Om dit systeem uitvoerbaar te maken, zijn voor het parkeerdek tientallen doorsneden uitgewerkt, waarin alle voorkomende situaties zorgvuldig in beeld zijn gebracht.

Detailtekeningen

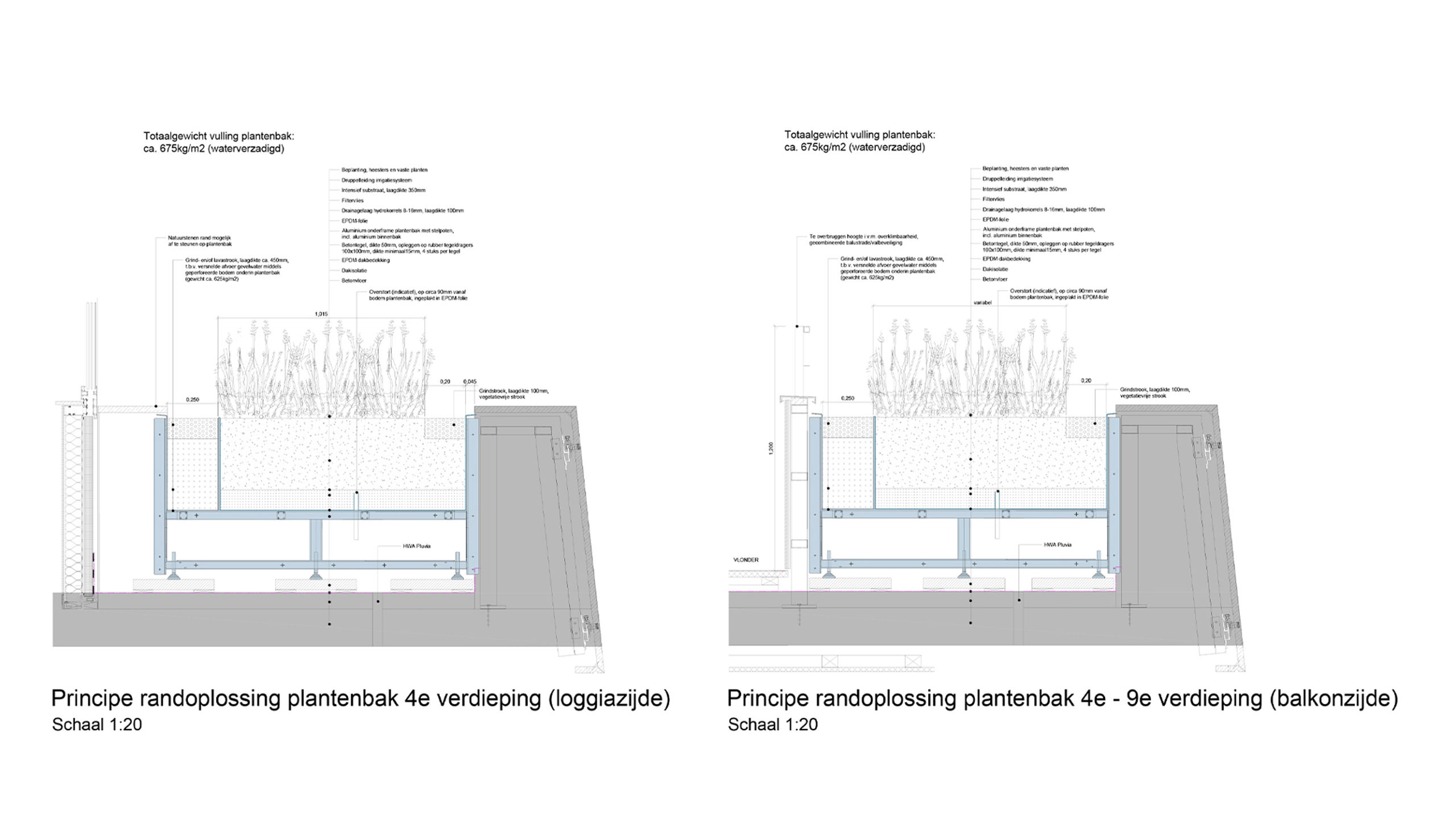

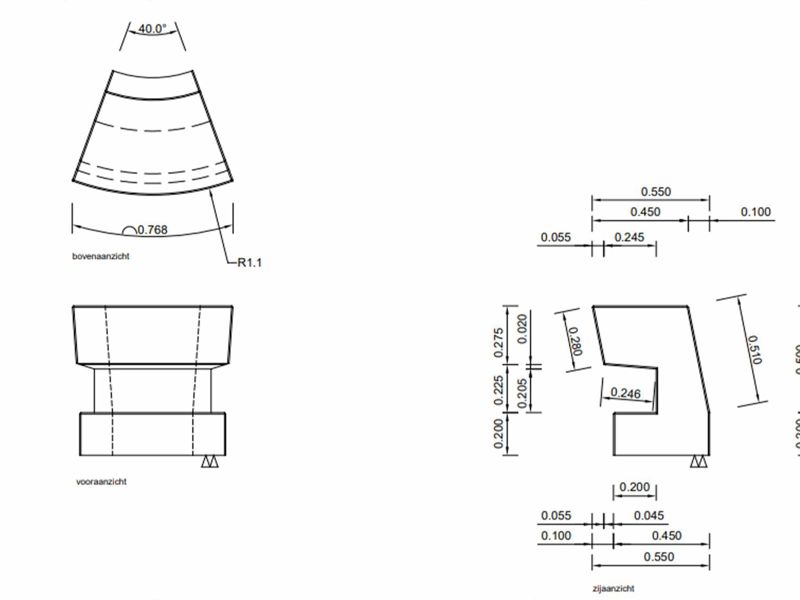

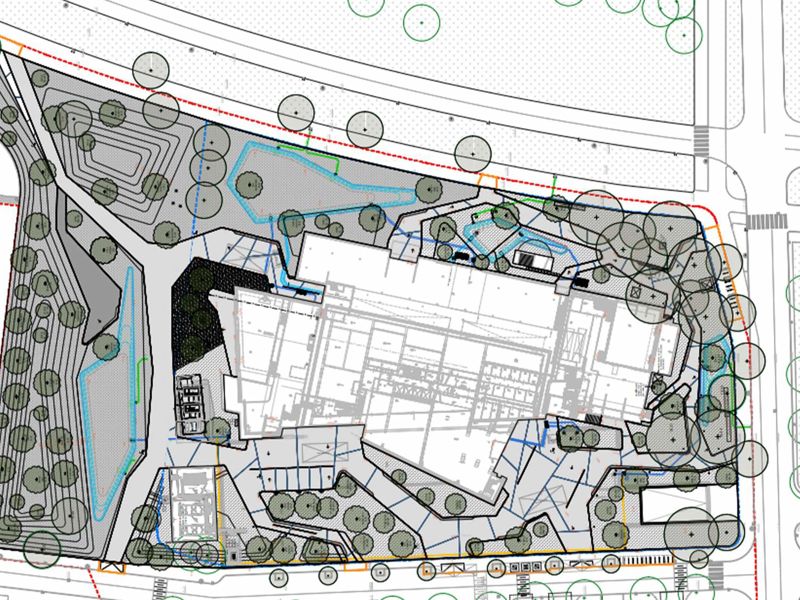

Er zijn overzichtstekeningen opgesteld van de terreininrichting, waarin de opbouw van het landschap laag voor laag is uitgewerkt. Daarnaast zijn detailtekeningen gemaakt van de maatwerk zitbanken en fietsparkeerplekken, met specifieke aandacht voor gewichtsreductie. In afstemming met de landschapsarchitect is de definitieve vorm bepaald, waarna de fabrikant Dumont de productietekeningen heeft uitgewerkt. Parallel hieraan heeft Delva LA het beplantingsplan verder ontwikkeld voor zowel het landschap en de plantenbakken op de verschillende verdiepingen van de woontoren.

Oplevering

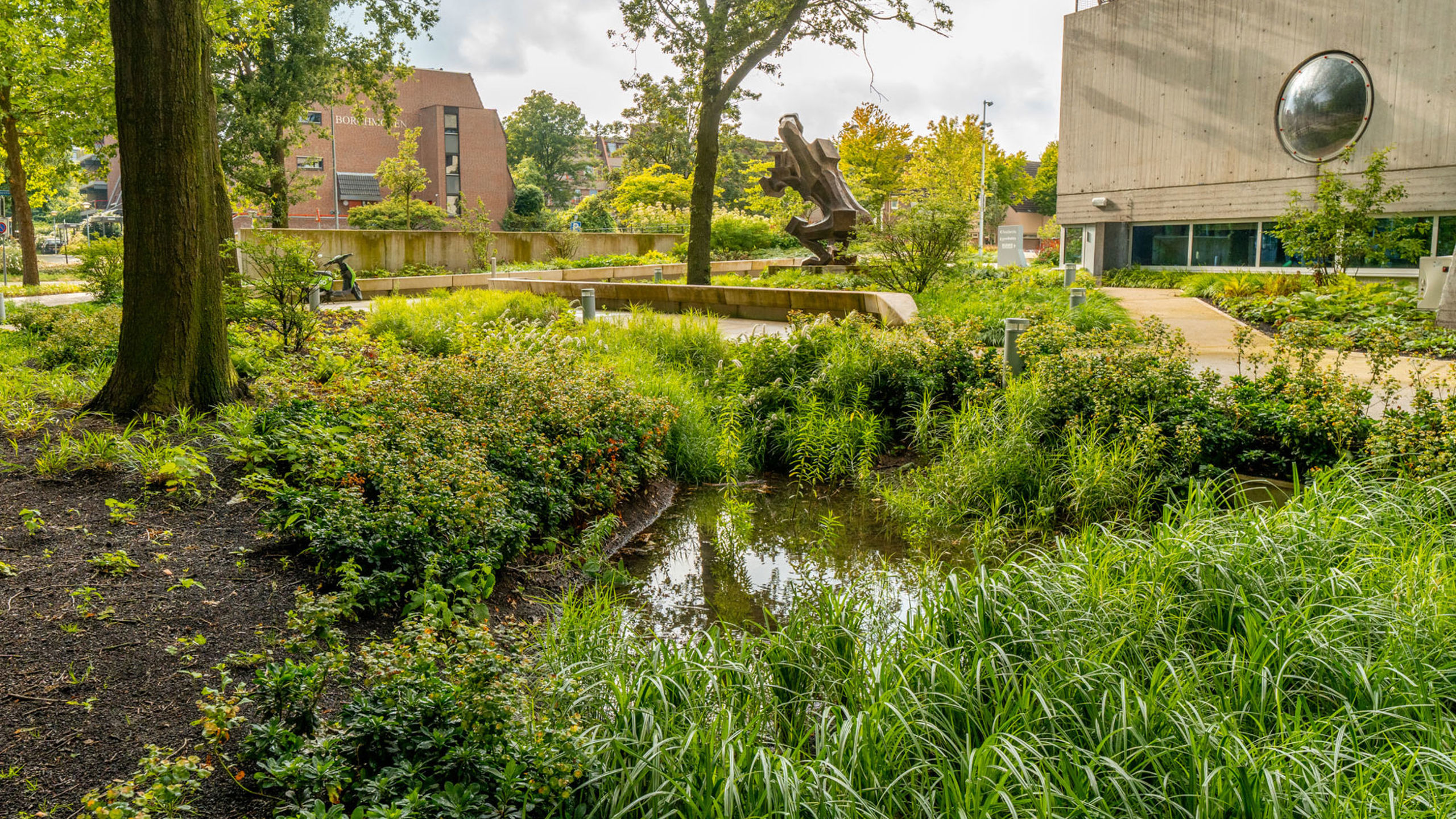

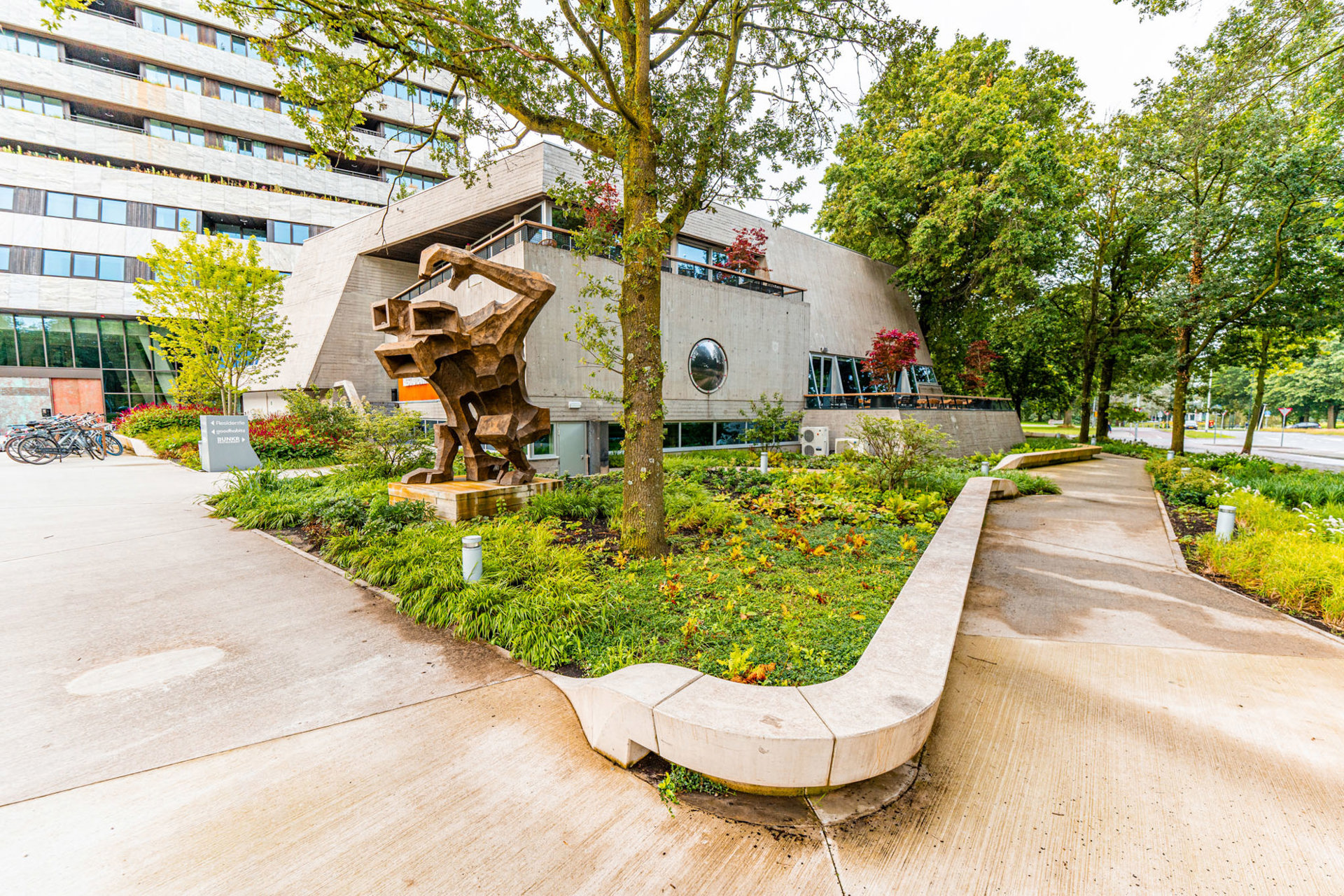

Door de samenwerking met DELVA is de BunkerToren en het BunkerPark niet alleen een iconisch, modern wooncomplex geworden, maar ook een waardevolle groene ruimte die bijdraagt aan de biodiversiteit en het klimaatadaptieve karakter van Eindhoven. Het park biedt niet alleen een prettige plek voor de bewoners, maar ook voor de bredere gemeenschap, en vormt een belangrijke schakel in de vergroening van de stad.
